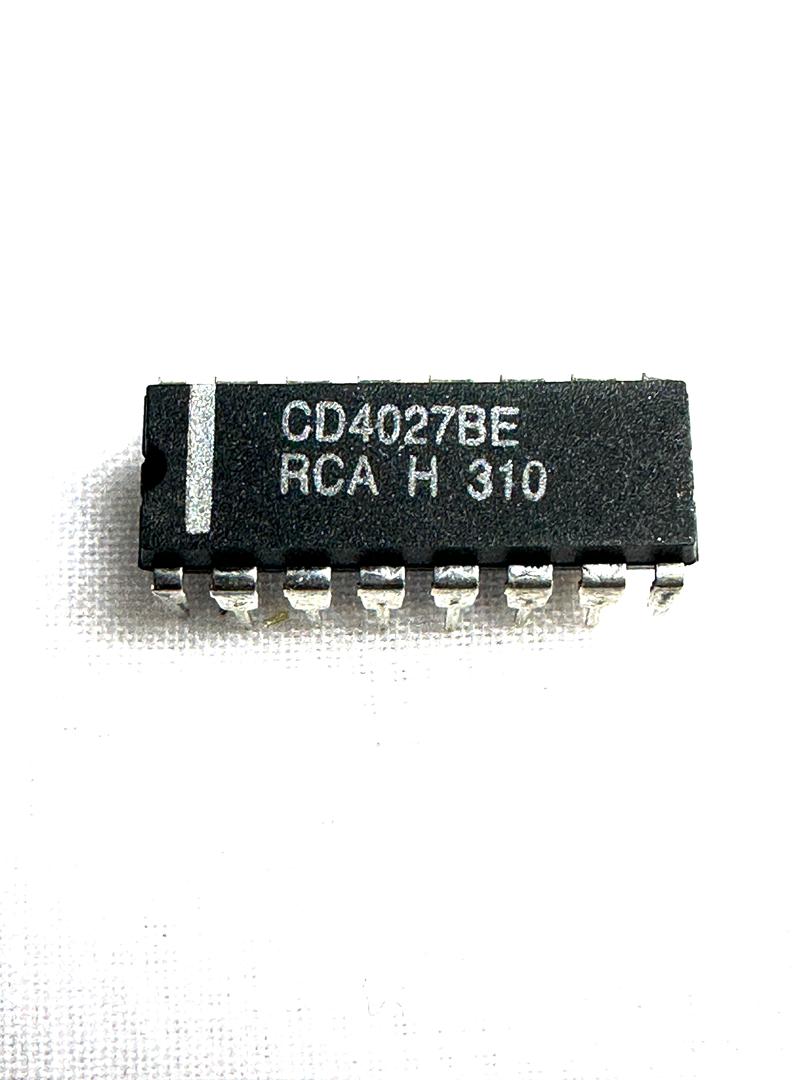

آی سی CD4027BE اورجینال

آی سی CD4027 شامل دو فلیپ فلاپ از نوع j-k می باشد. هر یک از فلیپ فلاپ ها شامل 2 ورودی j ,k و یک ورودی پالس و دو خروجی می باشد. خروجی ها با توجه به حالات ورودی ها تغییر میکنند. برای مشاهده جدول درستی این فلیپ فلاپ به تصویر زیر مراجعه شود:

برای مشاهده پایه های خروجی آی سی CD4027 به تصویر زیر مراجعه شود:

برای مشاهده ساختار داخلی آی سی CD4027 به تصویر زیر مراجعه شود:

Features

• High Voltage Type (20V Rating)
• Set - Reset Capability
• Static Flip-Flop Operation - Retains State Indefinitely with Clock Level Either “High” or “Low”
• Medium Speed Operation - 16MHz (typ.) Clock Toggle Rate at 10V
• Standardized Symmetrical Output Characteristics
• 100% Tested For Quiescent Current at 20V
• Maximum Input Current of 1µA at 18V Over Full Package-Temperature Range; - 100nA at 18V and +25C

• Noise Margin (Over Full Package Temperature Range): - 1V at VDD = 5V - 2V at VDD = 10V - 2.5V at VDD = 15V
• 5V, 10V and 15V Parametric Ratings
• Meets All Requirements of JEDEC Tentative Standard No. 13B, “Standard Specifications for Description of ‘B’ Series CMOS Devices”
