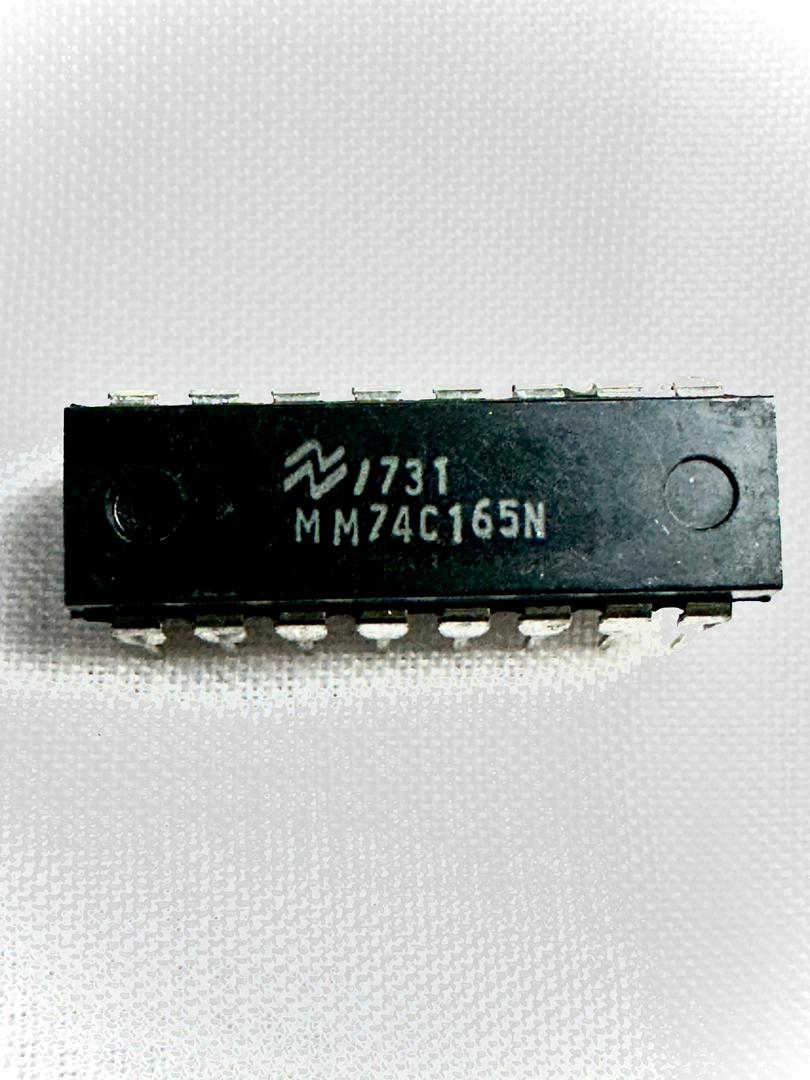

آی سی MM74C165N اورجینال
کد محصول: 74165
۱۲۰,۰۰۰ تومان
آی سی SN74165 شامل یک شیفت رجیستر (Shift Register) می باشد که دارای 8 پایه ورودی و 2 پایه خروجی است. این شیفت رجیستر از نوع سنکرون و به صورت ورودی موازی خروجی سریال عمل می کند. شیفت رجیستر زنجیرهای از فلیپ فلاپها است که یک پالس ساعت مشترک دارند و خروجی هر فلیپ فلاپ، به ورودی فلیپ فلاپ بعدی در زنجیره متصل شدهاست؛ در نتیجه مداری حاصل میشود که میتواند در هر پالس ساعت، آرایه بیتی که در آن ذخیره شده را یک واحد به سمت چپ یا راست شیفت (انتقال) دهد.
برای مشاهده جدول درستی آی سی SN74165 به تصویر زیر مراجعه کنید:
برای مشاهده پایه های آی سی SN74165 به تصویر زیر مراجعه کنید:
برای مشاهده ساختار داخلی آی سی SN74165 به تصویر زیر مراجعه کنید:
افزودن به سبد خرید
